AI三维视觉引导机加工件二次定位

工件经过一次加工或重新装夹后,实际位置可能受到装夹误差和热变形影响。三维视觉通过重新识别工件位姿,为后续加工建立新的空间基准。

AI三维视觉引导机加工件二次定位项目现场

客户需求

在机床二次加工前快速获取工件当前三维位置和姿态,与理论模型或基准坐标对齐,计算需要补偿的偏移,避免依赖高一致性专用夹具。

详细介绍

固定式或机器人搭载的3D相机扫描工件特征,软件将实测点云与理论模型配准,计算平移与旋转偏差,并把修正结果转换为机床或机器人能够使用的坐标数据。

工作流程

  1. 01

    装夹后工件扫描

    在二次加工前采集工件当前表面及定位特征的三维数据。

  2. 02

    实测模型配准

    将当前点云与理论模型或基准特征对齐,确定真实空间位姿。

  3. 03

    偏移量计算

    计算装夹、搬运或热变形造成的平移与角度偏差。

  4. 04

    加工坐标修正

    把修正量发送至控制流程,为后续切削、装夹或机器人操作更新基准。

应用优势

重新建立工件基准

直接识别装夹后的真实位姿,避免沿用已经发生偏移的初始坐标。

适配复杂表面特征

利用三维形貌进行整体配准,可同时使用多个几何特征完成稳定定位。

面向加工流程输出补偿

视觉结果不是单纯显示,而是转换为后续设备可用的坐标修正数据。

应用成果

  • 把二次装夹后的位姿确认从人工找正转化为三维扫描、模型配准和坐标补偿流程。
  • 为多工序加工和柔性装夹提供可重复使用的视觉定位方式。

项目现场

AI三维视觉引导机加工件二次定位项目现场

项目现场

识别机床加工件的三维位姿,通过实时扫描与坐标对齐补偿装夹偏差或热变形造成的加工误差。

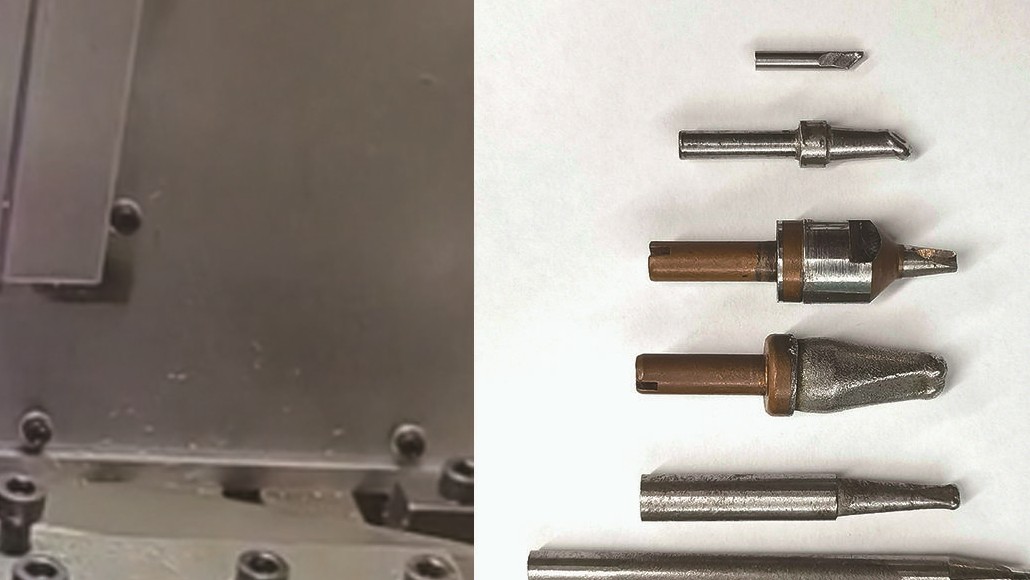

AI三维视觉引导机加工件二次定位三维数据与结果

三维数据与结果

展示AI三维视觉引导机加工件二次定位形成的三维数据、检测结果或加工效果。
